存储器容量扩展

当单个存储芯片的容量无法满足要求时，需要将多个芯片组合构成更大的存储空间。

基础公式

• 总芯片数: $N=\frac{\text{总容量}}{\text{芯片容量}}$
• 排列方式: 通常表示为 $n\times m$ 的矩阵，其中 $n$ 行为字扩展，$m$ 列为位扩展。 重点

扩展方式

1. 位扩展:
   • 目的: 增加字长（如 1 位扩展为 8 位）。
   • 连接: 地址线、片选信号、读写控制线全部并联；数据线分别引出。
2. 字扩展:
   • 目的: 增加存储单元数量。
   • 连接: 地址线（低位）、数据线、读写控制线全部并联；高位地址通过译码器连接片选信号。 重点

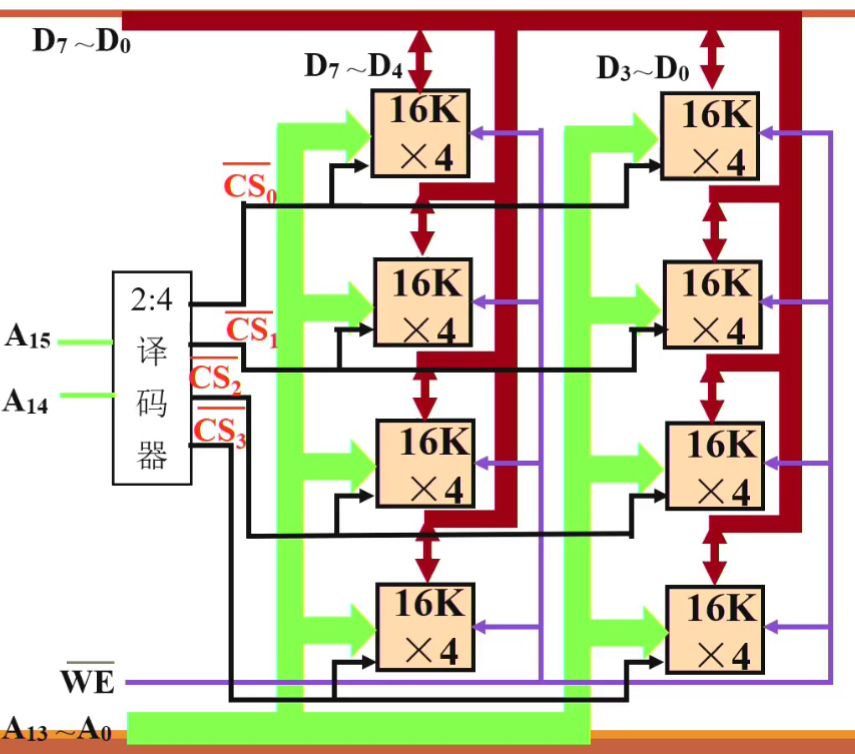

3. 字位混合扩展:
   • 结合上述两种方式。同一行内的芯片进行位扩展，不同行之间进行字扩展。

设计步骤 重点

1. 计算总片数：明确总字数和位数要求。
2. 确定扩展方式：位扩展、字扩展或混合扩展。
3. 地址分配：绘制地址分配表，确定低位片内地址和高位片选地址的分界。
4. 绘制逻辑连接图： 重点
   • 规范要求：必须准确标注地址线（$A_i$）、数据线（$D_i$）、读写控制线（$R/W$）和片选信号（$CS/CE$）。
   • 关于 CPU：虽然教材（贾老师）绘图可能不带 CPU，但必须清晰展示信号线的来源与连接逻辑。
   • 译码器：字扩展必须使用译码器（如 74LS138）产生片选信号。
